行業應用

大慶石化項目

首頁 > 行業應用 > 大慶石化項目

行業特性

工況說明:
1.測量位置在脫硫漿液出口泵后,P-701A/B入口管線處;
2.介質為循環液,操作正常壓力1.25MPa,操作溫度正常55.6℃;
3.PH變送器要求為隔爆Exd II BT4 ,帶液晶顯示,輸出4-20mA標準信號,DC24V供電;防護IP65;儀表箱內帶自伴熱系統;
4.整套儀表需配套管道流通式可自清洗流通池,工藝管旁路安裝,配套防爆電磁閥;
5.連接法蘭規格DN50,RF,HG/T20615-2009,Class150,316材質;

自控儀表應用方案

設計說明:
一.由于電極安裝位置在漿液泵的出口,壓力較大,需要選用耐高壓電極,推薦選用梅特勒InPro4800電極;
InPro4800 / 的詳細資料:
InPro4800 系列電極在有腐蝕性化學物質或高壓存在的環境具有很長的使用壽命,可明顯降低工業中電極的維護率和更換費用。
這種電極有在磨損性介質和/或溶液接地(SG)中使用的平膜版本可選。這種電極在氧化介質、強酸或強堿溶液、含有硫化物的介質內可提供可靠的測量。
規格 - InPro4800 / InPro4801SG / InPro4800i / InPro4802
pH測量范圍0...14
壓力13 bar(130 °C)/ 安全壓力系數為 3
壓力188 psi(266 °F)/ 安全壓力系數為 3
參比系統具有壓力補償?shù)碾p凝膠電解質腔,Ag/AgCI 系統(正在申請專利)
溫度范圍-5...130 °C (23...266 °F)
FM批準IS CL l, Div 1, GR ABCD
ATEX證書EX II 1/2G EEx ia IIc T6/T5/T4, SNCH 00 ATEX 3130X
隔膜外部:PTFE 環形連接孔/ 內部:不流動隔膜
它采用獨特的設計結構,在雙電解質腔內具有很長的擴散路徑,同時采用抗污環形連接孔(PTFE)。
ISM
梅特勒-托利多公司推出的新款創新型數字“智能電極管理®”的理念使其無疑更易于操作過程分析系統,即從初始安裝、維護直至傳感器更換。ISM技術能夠令您實現更低的維護成本,在過程可靠性提高的同時,降低傳感器故障風險。
在各種溫度范圍下可承受最高的運行壓力;可以滿足整個溫度范圍內異常高壓的技術規范要求;
與防爆區域的安全法規保持一致,電極經過防爆等級認證,適合在防爆區域內使用。
針對腐蝕性介質采用平膜結構,提高了工藝安全性
InPro4801SG 采用玻璃平膜和溶液接地裝置,是內部含有顆粒和纖維介質的最佳選擇??梢岳萌芤航拥匮b置避免產生接地環路,同時也可以將它用作診斷工具。
作為可選方案的溶液接地(SG)
電極溶液接地功能是鉑輔助電極或溶液接地(SG)必不可少的組成部分,以解決接地環路問題。允許利用高級傳感器診斷功能,或者可以用作氧化還原電位傳感器。

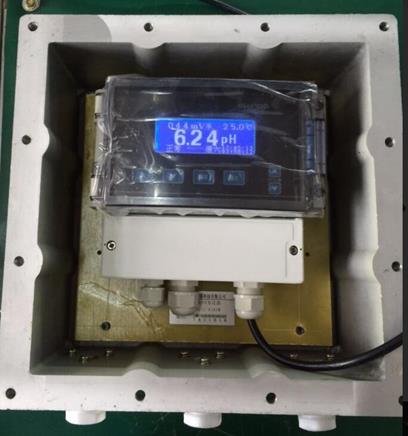

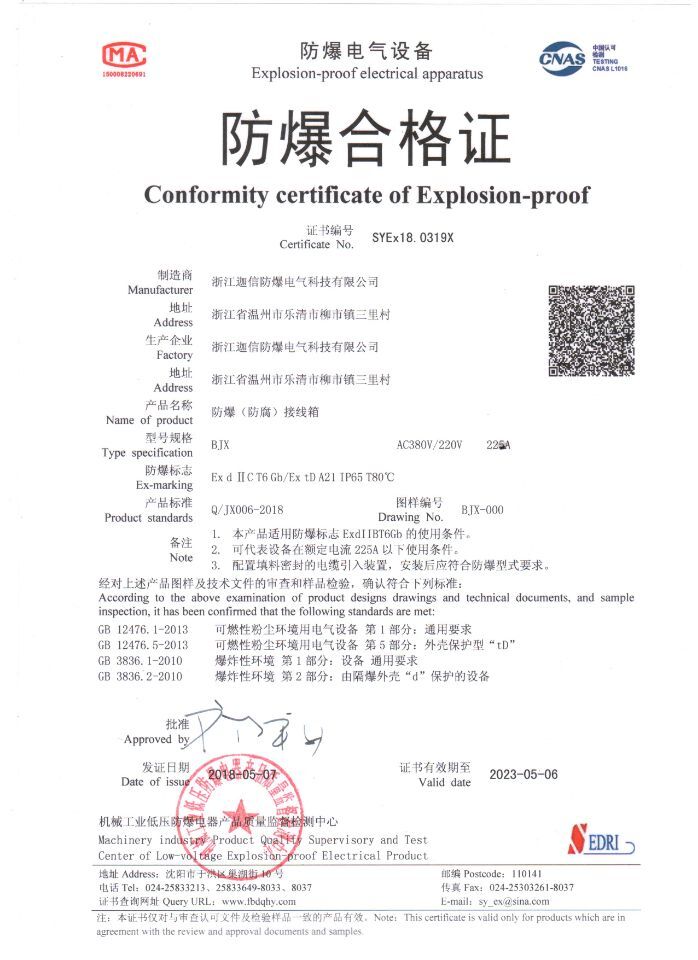

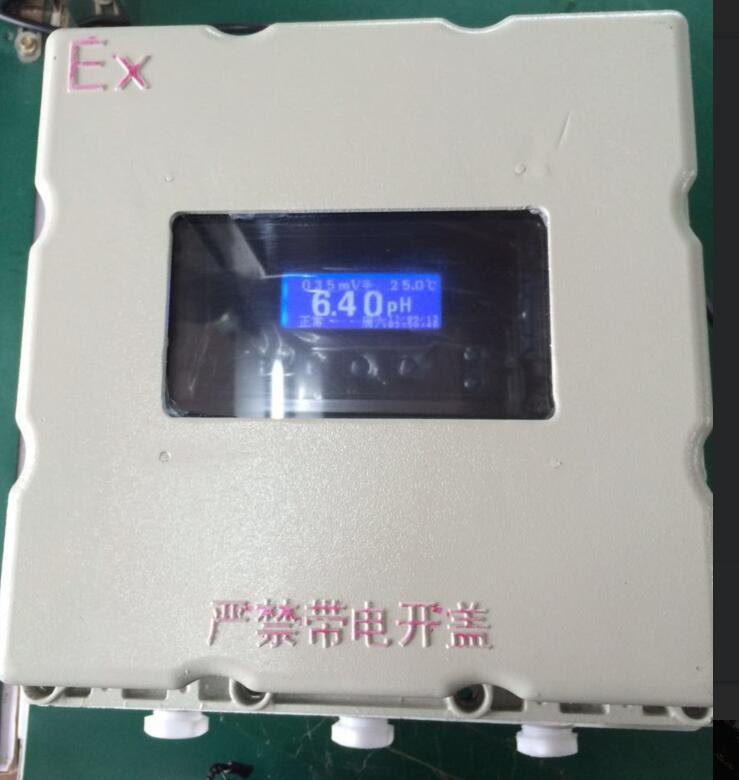

二.選用中核儀表的CN111-A型中文液顯的PH變送器,帶自清洗設定功能;使用合格的防爆箱安裝BJX系列;


CN111A中文型工業PH/ORP計是一款全新的PH分析儀,本表為高智能化在線連續監測儀,可廣泛應用于電力、化工、環保、醫藥和食品等行業中各種水質的pH連續監測。
產品特點
一.高可靠性和穩定性
1、高智能化:CN111A中文型工業pH計采用高精度AD轉換和單片機微處理技術,能完成pH值和溫度的測量、溫度自動補償、儀表自檢等多種功能。
2、高可靠性:元器件高度集成, 沒有了復雜的功能開關和調節旋鈕。
3、抗干擾能力強:采用最新器件,阻抗高達1012Ω的雙高阻輸入;電流輸出采用光電耦合隔離技術,抗干擾能力強,實現遠傳。具有良好的電磁兼容性。
4、防水防塵設計: 防護等級IP65,適宜戶外使用。
5、25℃折算:對純水和加氨超純水進行了25℃基準溫度折算,實現了顯示25℃時的pH值,特別適合電廠多種水質的測量。
6、自動定時校準:確保儀器測量穩定性和可靠性。
7、RS485通訊接口:可方便聯入計算機進行監測和通訊。
二.方便的中文菜單式操作
1、中文顯示、中文菜單:采用菜單結構,類似微機操作,操作簡單,操作步驟全程中文提示,可不用說明書,即可方便完成。
2、多參數同屏顯示:在同一屏幕上顯示pH值、輸入mV數(或輸出電流)、溫度、時間和狀態等。
三.豐富的實用功能
1、歷史曲線:每隔5分鐘自動存儲一次測量數據,可連續存儲一個月的pH值。在同一屏上提供“歷史曲線”顯示和“定時定點”查詢兩種功能。
2、溫度模式選擇功能:可軟件選擇pt100或NTC溫度測量模式,適應電極范圍更廣;其中pt100為 三線制導線電阻補償模式,溫度測量更加準確;
3、監測電極功能:每次標定結果均有記錄,便于查詢、分析電極變化規律。
4、數字時鐘功能:提供各種功能的時間基準。
5、優良的顯示方式:選用帶背光的192× 64點陣圖形式液晶顯示屏,實現了圖形和中文的顯示。可調的均勻背景光,在戶外昏暗條件下也能清晰觀察操作。
6、儀表穩定不死機:看門狗程序確保儀表連續工作不會死機。
7、輸出電流設置與檢查功能:手動電流源功能,可檢查和任意設定輸出電流值,方便檢測記錄儀和下位機。
8、軟件設定電流輸出方式:軟件選擇是0~10mA或4~20mA或0~20mA輸出, 而不需用戶撥任何開關。
9、三種標定方式:除傳統的一點和兩點標定方法外,還有手動輸入零點E0和斜率S,以滿足客戶在各種情況下的使用。
10、標定智能化:標定時儀表可智能判斷電極在緩沖溶液中是否穩定以及電極是否失效,需要更換。
四.優良的網絡功能
CN111A系列儀表保留了傳統的隔離電流輸出功能。具有的RS485通訊接口,可使儀表方便地聯入計算機進行監測和通訊。用兩對雙絞線就可將多達254臺表直接聯入微機,組成監控網絡,實現多變量遠距離(10公里內)數字傳輸及儀表的遠控與遠操。
產品優勢
1.儀表外殼采用FIBOX公司的聚碳酸脂密封箱殼體,獨立分開的二個端子接線艙室,符合美國電氣制造商協會(NEMA)標準250-1991,電氣設備的外殼等級NEMA-4X;
2.自動溫度補償功能
被測溶液pH 值受溫度變化的影響較大,本表具有自動溫度補償功能,能將電極在標定溫度下得到的斜率按能斯特公式換算到當前溫度下的斜率,從而得到當前溫度下正確的pH值。對純水和加氨超純水的pH 值,本表還能自動折算成25℃下的數值并顯示出來,以滿足電力系統的《火力發電廠水汽化學監督導則》中的各種pH值均以25℃為基準這一要求。
3.報警滯后撤消
儀器報警繼電器的觸點是給用戶連接相應的控制電器(如電磁閥等),以組成控制系統時使用的。為了避免在報警點附近繼電器觸點產生抖動現象,二次表里采用滯后撤消的方法。達到預設的報警上(下)限時,繼電器立即閉合,屏幕上出現pH值報警。但當pH值回落(回升)到報警上(下)限時,報警不會立即撤消,要等到再繼續下降(上升)一個ΔpH即回差量(一般ΔpH設為0.05pH)值時,才消除報警。
4.記錄儀功能
儀表具有數字式記錄儀功能,在同一屏上同時實現:歷史曲線顯示和查詢特定點、特定時間的pH值。存儲間隔時間用戶可以設置(1-60分鐘),通過菜單可以查詢每一點的pH值和所對應的時間,也可以指定時間查詢。“歷史曲線”從總體上反映水質的變化趨勢和過程,很利于發現問題和解決問題?!岸〞r(shí)定點”將得到特定點、特定時間的具體被測pH值。
5.動態補償
在線儀表和實驗室儀表的測量值之間有時存在差異,其中最主要的原因是測量的環境不同:動態與靜態、密閉與敞放。儀表的動態補償功能,消除兩者的差異,使在線表與實驗室表相吻合。
6.自清洗繼電器輸出功能
本表有兩個繼電器,繼電器的功能均可設置為“ph上限報警”或“ph下限報警”或“清洗”功能,用戶可根據自己的實際需要進行設置。當設置為“ph上限報警”或“ph下限報警”時,報警值直接在參數設置里面進行設置。當設置為“清洗”功能時,可設置清洗時間,范圍為1~255秒,清洗的時候測量值被鎖定保持在清洗前的值;可設置間隔時間,指兩次清洗之間的間隔,設置范圍為1~255分。另外還可設置等待時間,等待時間的意思是指當儀表清洗完畢后,測量值繼續保持鎖定的時間,作用是在電極清洗完畢后,進入被測溶液穩定后儀表才進行測量,保證測量和控制的穩定性,設置范圍1-255秒。



技術指標
1、測量范圍: pH值 0~14.00pH,  分度值 0.01pH;溫  度 0~130℃, 分度值 0.1℃;
電位值 –999~+999mV, 分度值 1mV;
2、自動溫度補償范圍: 0~130℃ ,25℃為基準;
3、被測水樣:0~80℃,0.6MPa;
4、電子單元自動溫度補償誤差:±0.03pH;
5、電子單元重復性誤差:±0.02pH;
6、穩定性:±0.02pH/24h;
7、輸入阻抗:>1012 Ω ;
8、時鐘精度:±1分/月;
9、電流隔離輸出:0~10mA(負載<1.5 kΩ ), 4~20 mA(負載<750 Ω );
0~20 mA(負載<750 Ω )
10、輸出電流誤差:≤±1%FS ;
11、數據存儲數量:1個月(1點/5分鐘);
12、高低報警繼電器:AC220V,3A;
13、RS485通訊接口;
14、電源: AC220V±22V  ,50Hz±1Hz(或DC24V±2V);
15、防護等級:IP65;
16、外形尺寸:185(長)×160(寬)×85(深)mm,安裝尺寸:151×112 mm;
17、重量: 1.0kg ;
18、工作條件:環境溫度 0~60℃   相對濕度 <85%;
19、可配三復合或兩復合電極。
三. 管道內漿液物質有一定的粘性,極其容易粘附在傳感器的表面,影響傳感器檢測的準確度,可以增加在線自清洗裝置;產品型號  CNS-DT
自控設計方案:

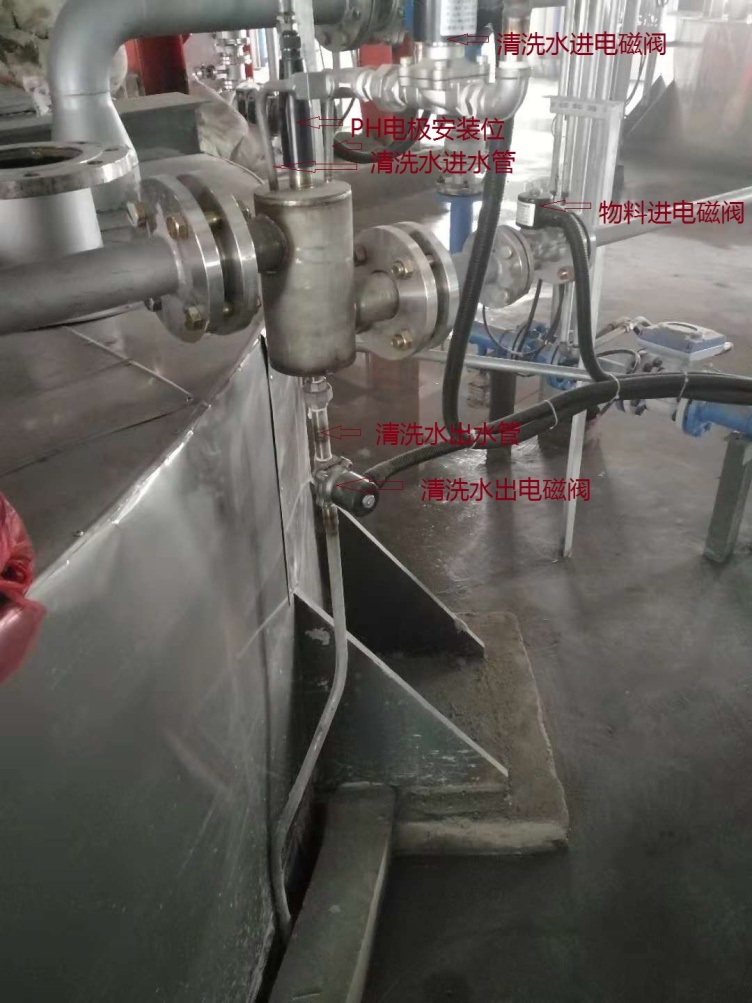

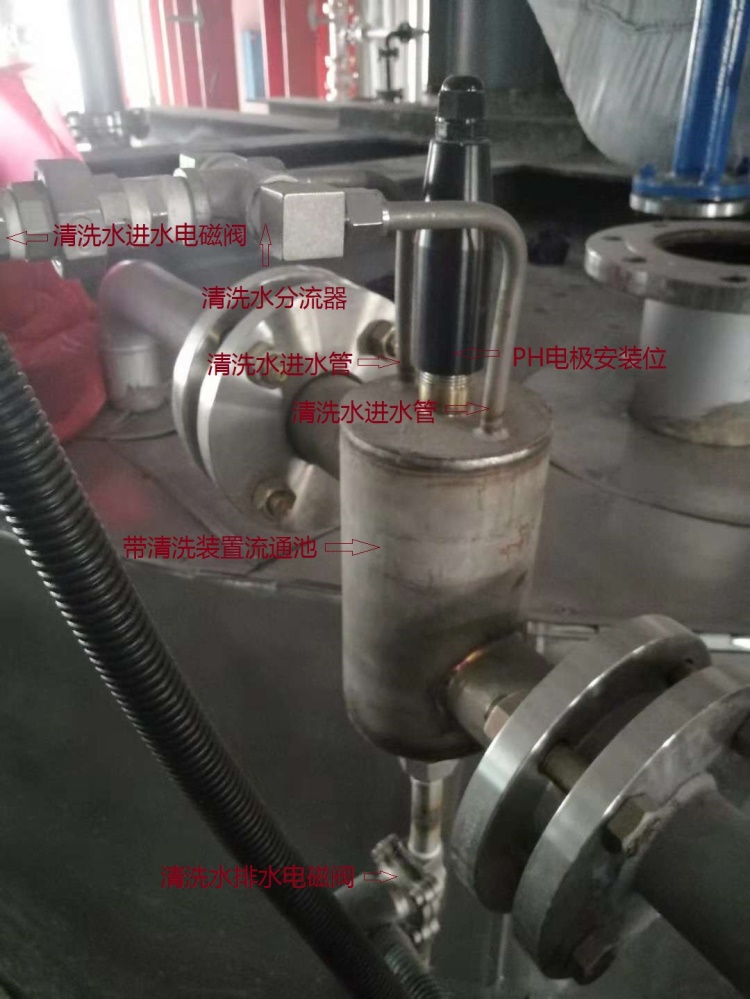

通過特別設計的流通池,在設定的時間利用沖洗泵抽取清水對PH傳感器進行沖洗,沖洗過程中利用電磁閥控制物料管路和沖洗管路的關閉,這樣一方面既能保證測量的準確度并減少傳感器的損耗,增長了傳感器的使用壽命,同時不會讓清洗水流入到物料內。

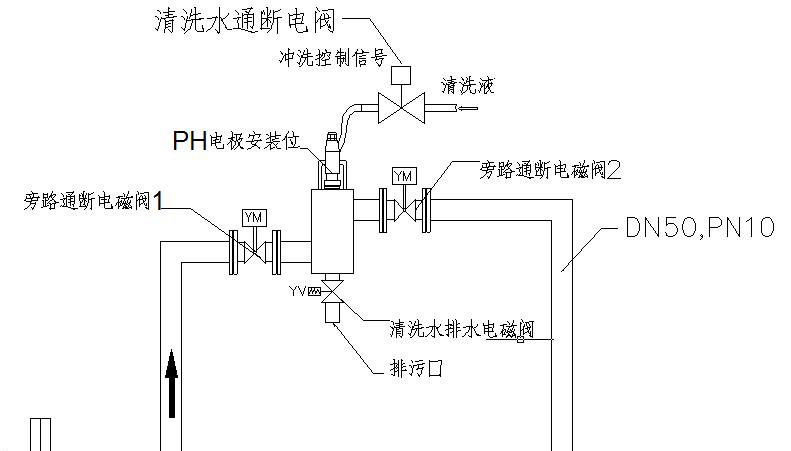

工作方式:
1.正常工藝中,旁路通斷電磁閥1和2開狀態,清洗水通斷電磁閥關閉,清洗水排水電磁閥關閉,此時介質正常從旁通管內流通回到主工藝管路;
2.儀表設置的清洗時間開始時,通過控制電路關閉旁路通斷電磁閥1和2,同時打開清洗水通斷電磁閥和清洗水排水電磁閥,此時旁路中介質不進入電極流通池,清洗水從清洗管進入對電極頭進行沖洗,然后從排污口排出;
3.清洗過程結束,通過控制電路開啟旁路通斷電磁閥1和2,關閉清洗水通斷電磁閥和清洗水排水電磁閥,此時介質正常從旁通管內流通回到主工藝管路,繼續介質的PH在線測量;
如果不想清洗水外排,可以在清洗的時間內不開啟清洗水排水電磁閥,而打開旁路通斷電磁閥2,此時清洗水會從旁路入主工藝管道。注意此時管道內壓力較大,所以清洗水壓力需要加大。
所有電磁閥采用上海臺鳴電磁閥有限公司的產品,ZCF51-50RD9(DN50口徑)和ZCF51-25RD(DN25口徑),選用隔爆型產品;



應用案例
